Ganganzeige

Da das Thema recht komplex ist und ich dazu eine eigene Webseite gebaut habe, verweise ich hier hauptsächlich auf diese.

www.sv-ati.de

Im download liegen dazu auch Dokumente, unter anderem auch Schaltpläne und Quellcode

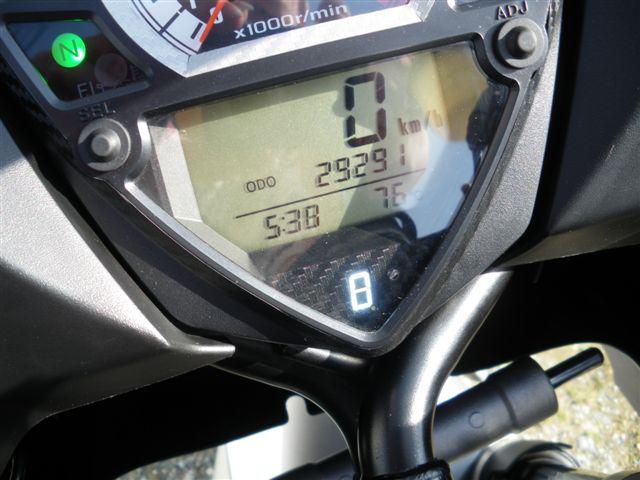

Die im Bild gezeigte Ganganzeige basiert auf der ersten Variante (download)
Um es kurz zu sagen, das war der Anfang - Version1

Es folgten Variante 2 und 3. Bis abschließend Variante 4 ein einziges Mal gebaut wurde.
Äußerlich sind die Varianten für den Laien schwer oder gar nicht zu unterscheiden.
Zu den Varianten:

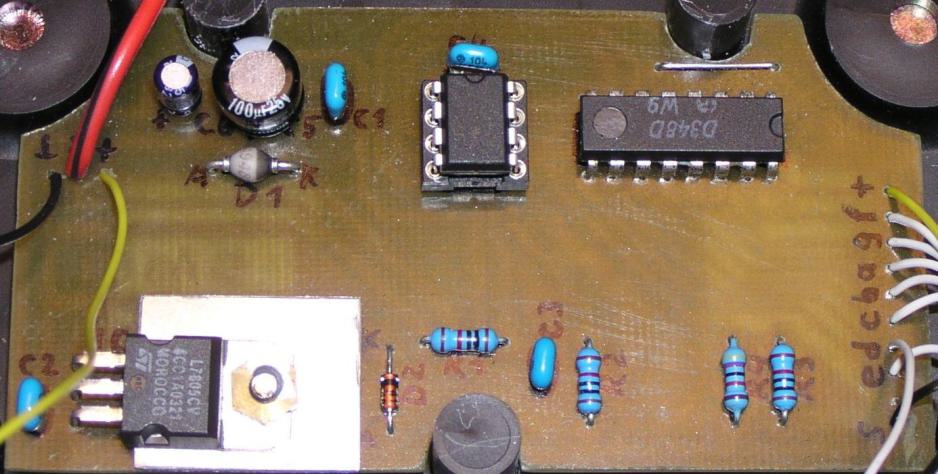

Ganganzeige Variante 1a (mit D348 als Stromsenke)

Ganganzeige Variante 1a (mit D348 als Stromsenke)

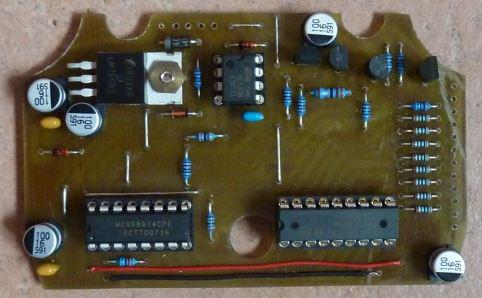

Ganganzeige Variante 2 bereits mit Schaltblitz

Ganganzeige Variante 2 bereits mit Schaltblitz

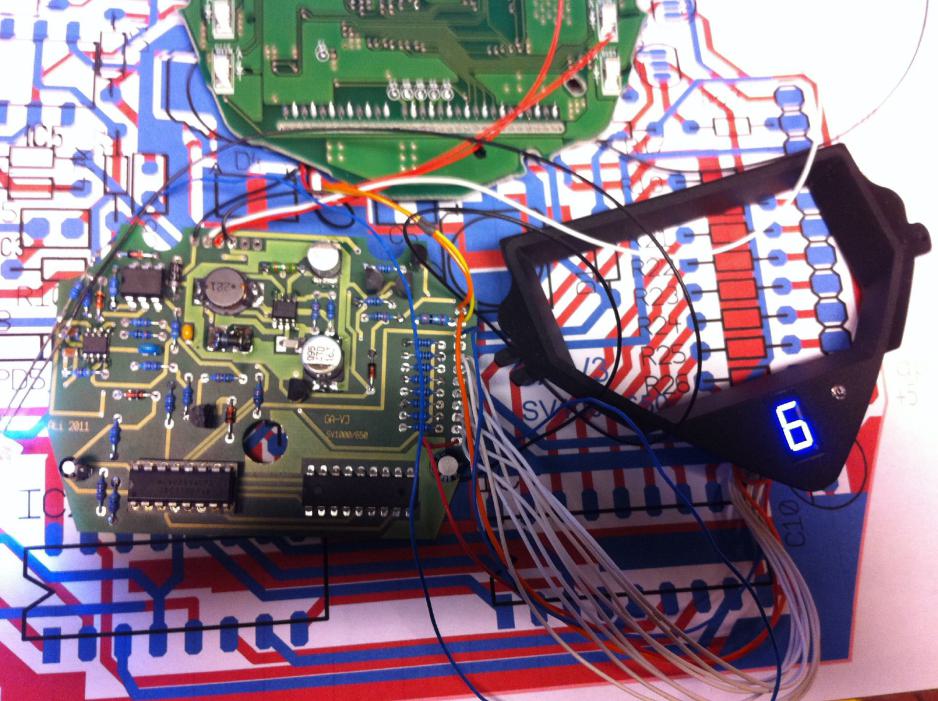

Ganganzeige Variante 3 Funktionsmuster Prototyp

Ganganzeige Variante 3 Funktionsmuster Prototyp

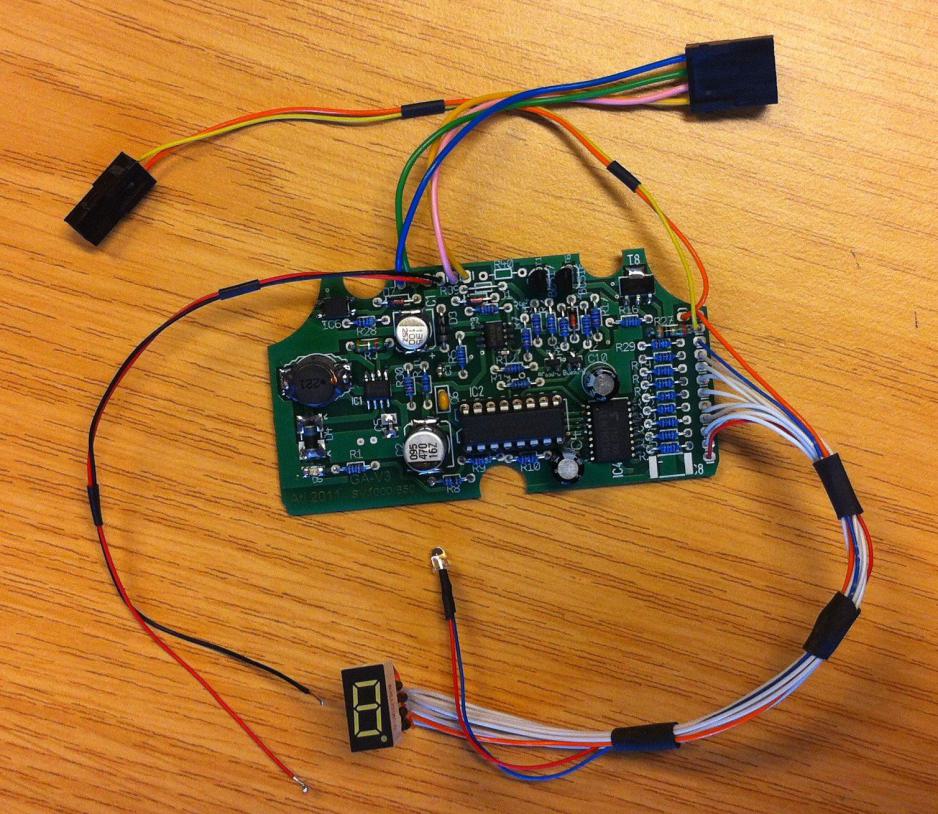

Ganganzeige Variante 3 Einbauset

Ganganzeige Variante 3 Einbauset

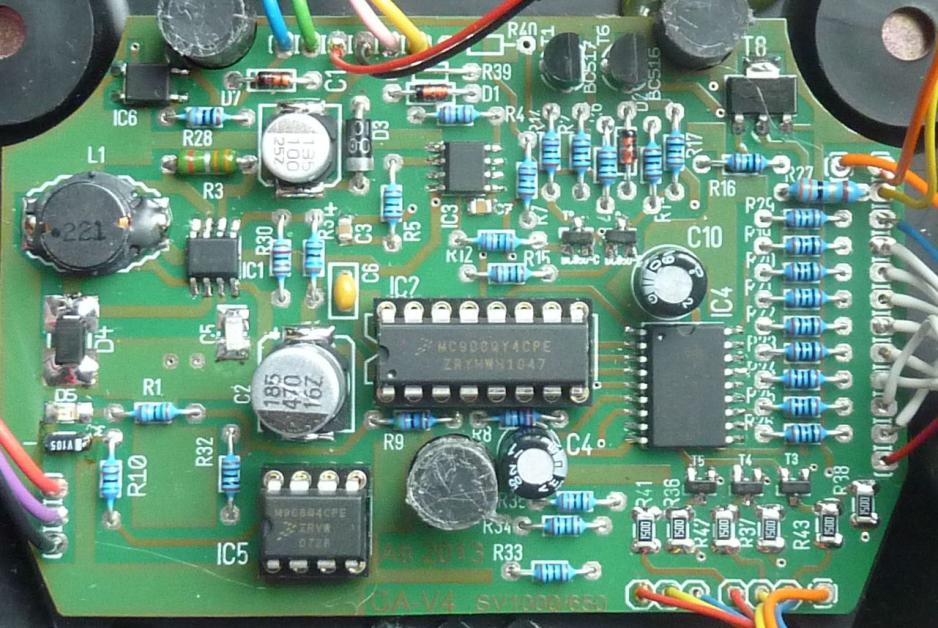

Ganganzeige Variante 4 Fertig

Ganganzeige Variante 4 Fertig

********
